圆振动筛
圆振动筛

【产品类别】:矿用振动筛系列
【产品简述】:YA圆振动筛筛箱运动轨迹为圆,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构,利用普...

咨询服务热线:15137307363,13353660363
产品概况

PRODUCT OVERVIEW

YA圆振动筛筛箱运动轨迹为圆,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构,利用普通电机外拖动振动器使筛体沿激振力方向作周期限性往复振动,物料在筛面上连续作圆运动,从而达到筛分目的。 该系列振动筛由偏心式激振器、筛箱、电动机、底座及支承装置组成。

结构组成

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足。

YA系列圆振动筛主要由偏心块激振器、筛箱、电动机、及支承装置等组成。采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理量大、寿命长、电耗低、噪音小。

YAX稀油圆振动筛结构:由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。

YA圆振动筛工作原理:

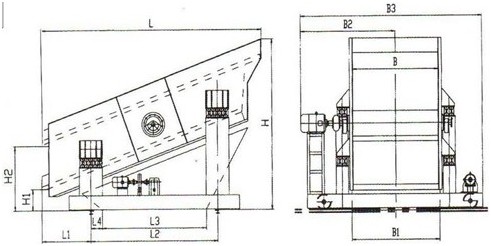

圆振动筛的筛箱运动轨迹为圆形或椭圆形,圆振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动.(见下示意图)


圆振动筛的筛面为倾斜布置(15°~25°),当筛面作圆形轨迹振动时,物料随之抛弃、落下而向前运动,小于筛孔的物料即被分离至筛下。

产品特点

PRODUCT FEATURES

1、处理能力大,筛分效率高。

2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大,轴承负荷小、温度低,噪音小等特点。(轴承温升小于35°)。

3、振动器整体拆装,维护、更换方便,大大缩短了检修周期。(更换振动器只需1~2小时)。

4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接、横梁易更换。

5、筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、 筛机各支点动负荷小等优点。

6、电机与激振器联接采用挠性联轴器,具有使用寿命长,对电机冲击小等优点。

锋科机械设备为您提供技术支持和解决方案

咨询热线:15137307363 立即咨询

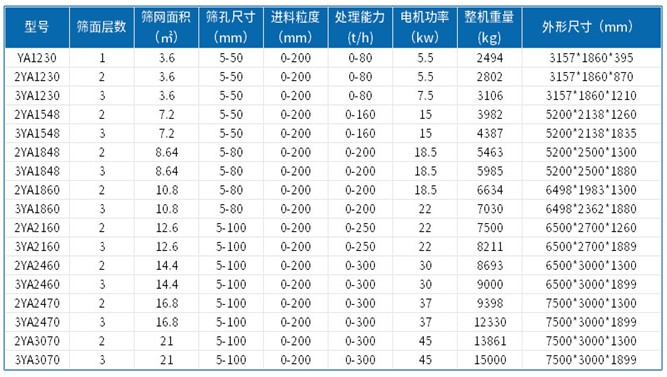

技术参数

TECHNICAL PARAMETERS


说明: 1.处理量按物料散密度为1t/m3,***大网孔尺寸计算。 2.可根据用户要求进行特殊设计及现场设计。

YA圆振动筛选型须知:

1、筛机分单层和双层,并有轻型和重型之分。

2、筛网结构有编织网、冲孔筛板。如果选用铁式筛板可按要求设计。

3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计。

4、电动机可安装在左侧或右侧,无特殊要求按安装图安装、供货。

5、给料箱为选择件,用户如有要求,可供给料箱。

6、在选用时如有改变筛面倾角的要求,可另行设计。

产品实景

PRODUCTS AR

22
